Die korrekte Einstellung der Spur an der Vorderachse des IFA W50 ist ein entscheidender Faktor für die Richtungsstabilität, ein präzises Lenkverhalten und zur Vermeidung von einseitigem, erhöhtem Reifenverschleiß. Da der W50 als schwerer Nutzfahrzeug-Klassiker (je nach Ausführung mit oder ohne Allradantrieb) starrachsgesteuert ist, erfordert das Justieren der Spurstange ein systematisches und exaktes Vorgehen.

Technische Grundlagen und Richtwerte

Beim IFA W50 ist konstruktionsbedingt eine Vorspur vorgeschrieben. Das bedeutet, dass die Räder einer Achse vorn geringfügig enger zusammenstehen als hinten. Dies gleicht das Bestreben der Räder aus, während der Fahrt durch den Rollwiderstand nach außen zu drängen.

• Sollwert für die Vorspur: Der Standardwert liegt in der Regel bei 2 bis 5 mm (gemessen am Felgenhorn auf Höhe der Radmitte).
• Messmethode: Die Ermittlung erfolgt über die Differenz der Abstände zwischen den inneren Felgenhörnern (bzw. Reifenflanken bei präziser Vorbereitung) vorn und hinten.

Benötigtes Werkzeug und Vorbereitung

Für eine präzise Einstellung müssen bestimmte Voraussetzungen erfüllt sein, um Messfehler durch Spiel im Fahrwerk auszuschließen.

1. Vorbereitende Prüfungen

• Reifendruck: Der Luftdruck muss auf beiden Seiten der Vorderachse absolut identisch und angabengemäß befüllt sein.
• Lagerung und Spiel: Vor der Einstellung ist die Vorderachse aufzubocken. Radlager, Achsschenkelbolzen und die Spurstangenköpfe selbst müssen spielfrei sein. Verslissene Bauteile verfälschen das Messergebnis irreparabel.
• Fahrzeugposition: Die Messung selbst muss auf einer absolut ebenen Fläche in Leergewicht-Zustand erfolgen. Das Fahrzeug wird nach dem Herunterlassen einige Meter vor- und zurückgerollt, damit sich die Federung und die Reifen entspannen.

2. Werkzeuge

• Spurmessstange (mechanisches Vorspurmessgerät) oder ein präzises Reifen-Profil-Messband.
• Kreide oder Reißnadel zur Markierung.
• Passende Maul- oder Ringschlüssel für die Klemmschrauben der Spurstangenköpfe.
• Rostlöser und ggf. eine Drahtbürste für die Gewindegänge.
• Montagehebel oder Rohrzange zum Drehen der Spurstange.

Schritt-für-Schritt-Anleitung zur Einstellung

Schritt 1: Ausgangsmessung (Ist-Zustand ermitteln)

1. Das Fahrzeug befindet sich in Geradeausstellung auf dem Boden.
2. Die Spurmessstange wird auf Höhe der Radmitte (waagerecht) zwischen den inneren Felgenhörnern der Vorderreifen hinter der Achse angesetzt. Der Wert wird notiert oder das Messgerät auf Null fixiert.
3. Das Fahrzeug wird so weit nach vorne gerollt, bis sich die Messpunkte um 180° nach vorne gedreht haben (die Messstange darf dabei den Reifen/die Felge nicht berühren oder muss für den Rollvorgang abgenommen und an exakt derselben markierten Stelle vorn wieder angesetzt werden).
4. Der vordere Abstand wird gemessen.

Berechnung: $Vorspur = Abstand\ hinten - Abstand\ vorn$. Ist der vordere Wert kleiner als der hintere, liegt eine Vorspur vor. Ist der Wert negativ, liegt Nachspur vor.

Schritt 2: Lösen der Fixierungen

1. Die Gewindeenden der Spurstange gründlich von Schmutz und Korrosion befreien.
2. Die Klemmschrauben der Spurstangenköpfe (bzw. der Klemmstücke) an beiden Seiten der Spurstange lockern.
3. Sicherstellen, dass sich die Spurstangenköpfe nicht im Achsschenkel mitdrehen, sondern die Verbindung in den Konusflanschen fest sitzt.

Schritt 3: Justierung der Spurstange

Die Spurstange des IFA W50 besitzt an den Enden gegenläufige Gewinde (Rechts- und Linksgewinde). Dies ermöglicht ein Verstellen der Gesamtlänge im eingebauten Zustand, ohne die Köpfe auspressen zu müssen.

• Verlängern der Spurstange: Drehen der Stange in die entsprechende Richtung drückt die hinteren Teile der Räder auseinander $\rightarrow$ die Räder wandern vorne zusammen (Vorspur wird größer).
• Verkürzen der Spurstange: Drehen in die entgegengesetzte Richtung zieht die hinteren Teile zusammen $\rightarrow$ die Räder wandern vorne auseinander (Vorspur wird kleiner / Nachspur entsteht).

Hinweis: Das Drehen sollte in kleinen Schritten (z. B. jeweils eine halbe Umdrehung) erfolgen, gefolgt von einer erneuten Kontrollmessung.

Schritt 4: Kontrollmessung und Arretierung

1. Nach jeder Veränderung das Fahrzeug kurz bewegen (wippen oder rollen), um Spannungen im Reifenprofil abzubauen.
2. Den Messvorgang (Schritt 1) wiederholen, bis der Sollwert von 2 bis 5 mm Vorspur stabil erreicht ist.
3. Nach erfolgreicher Einstellung werden die Klemmschrauben der Spurstangenköpfe wieder fest angezogen. Dabei ist auf den korrekten Sitz und die Freigängigkeit der Gelenke bei vollem Lenkeinschlag zu achten.

Wichtige Beachtungs- und Sicherheitshinweise

• Symmetrie der Lenkung: Die Spurstange verändert die Gesamtlänge und damit die Spur. Steht das Lenkrad bei Geradeausfahrt schief, darf dies nicht allein über die Spurstange korrigiert werden, da sich sonst der Lenkeinschlag links/rechts asymmetrisch verändert. Hierfür ist die Lenkstange (Verbindung vom Lenkgetriebe zum Achsschenkel) zuständig.
• Gewindegängigkeit: Sollten die Gewinde der Spurstange stark festsitzen, ist von roher Gewalt oder punktueller starker Erhitzung (z. B. mit dem Schweißbrenner) abzusehen, da dies Gefügeveränderungen im Material der sicherheitsrelevanten Lenkungsteile verursachen kann. In solchen Fällen ist die Demontage und der Einsatz von Kriechölen vorzuziehen.
• Sicherungselemente: Nach Abschluss aller Arbeiten ist zwingend zu prüfen, ob alle Splinte (falls Kronenmuttern verwendet wurden) und Klemmschrauben ordnungsgemäß montiert und gesichert sind.

Die Lenkung des IFA W50 ist als mechanische Schnecken-Lenkung (Kugelumlauflenkung bzw. Gemmer-Lenkung, je nach Ausführung und Baujahr mit hydraulischer Unterstützung) ausgeführt. Ein präzise eingestelltes Lenkgetriebe ist entscheidend für die Verkehrssicherheit, die Spurtreue des Fahrzeugs und den Verschleiß der Reifen. Aufgrund der mechanischen Hebelkräfte und des Alters der Fahrzeuge erfordert das Einstellen der Lenkung eine systematische und fachgerechte Vorgehensweise.

Wichtige Grundlagen und Vorbereitungen

Bevor Einstellungen direkt am Lenkgetriebe vorgenommen werden, muss zwingend sichergestellt werden, dass das spürbare Spiel nicht durch andere Komponenten des Fahrwerks oder des Gestänges verursacht wird. Eine Nachstellung am Lenkgetriebe bei anderweitigen Mängeln führt zu erhöhtem Verschleiß bis hin zum Klemmen der Lenkung.

1. Fehlereingrenzung (Ausschussverfahren)

• Lenkgestänge und Gelenke: Die Kugelköpfe der Spurstange und der Lenkstange sind auf Spielfreiheit zu prüfen.
• Achsschenkelbolzen: Ein Höhen- oder Seitenspiel der Achsschenkelbolzen im Achskörper im angehobenen Zustand kontrollieren.
• Radlager: Zu großes Radlagerspiel simuliert ein Lenkungsspiel und muss vorab korrekt eingestellt werden.
• Befestigung des Lenkgehäuses: Die starre Verbindung zwischen dem Lenkgetriebe und dem Rahmen/Fahrerhausträger muss absolut spielfrei sein.

2. Prüfbedingungen

• Das Fahrzeug muss sich in Geradeausstellung befinden. Bei der Kugelumlauflenkung ist das Spiel in der Mittellage konstruktionsbedingt am geringsten (Sicherheitsaspekt). Zu den Einschlägen hin nimmt das Spiel bewusst leicht zu.
• Für die finale Einstellung und Prüfung ist die Vorderachse so aufzubocken, dass die Räder frei hängen, um die Leichtgängigkeit über den gesamten Lenkbereich ohne Last beurteilen zu können.

Schritt-für-Schritt-Vorgehensweise beim Einstellen

Das Lenkungsspiel wird primär im Lenkgetriebe selbst eingestellt. Hierbei gilt es, zwei Achsen zu beachten: Das axiale Spiel der Lenkwelle (Schneckenwelle) und das Spiel zwischen der Lenkschnecke und dem Lenksegment (Sektorwelle/Lenkstockhebelwelle).

Schritt 1: Prüfung des Axialspiels der Lenksäule

• Wird das Lenkrad leicht hin und her bewegt, darf sich die Lenkwelle nicht spürbar in axialer Richtung (rein und raus) bewegen.
• Korrektur: Ein vorhandenes Axialspiel der Schneckenwelle wird über die Einstellschraube bzw. das Druckstück am Gehäusedeckel (je nach Ausführung des Lenkgetriebes auch über Passscheiben unter dem Lagerdeckel) so einjustiert, dass die Welle spielfrei läuft, aber nicht klemmt.

Schritt 2: Einstellung des Flankenspiels (Eingriff von Segment und Schnecke)

Das eigentliche Lenkungsspiel in Mittellage wird durch die Zustellung der Segmentwelle zur Schnecke reguliert.

1. Kontermutter lösen: An der Oberseite bzw. dem seitlichen Deckel des Lenkgehäuses befindet sich die zentrale Einstellschraube (oft als Schlitzschraube ausgeführt), die mit einer Kontermutter gesichert ist. Diese Kontermutter ist zu lösen, während die Einstellschraube fixiert wird.
2. Einstellen in Mittellage: Das Lenkrad exakt in die Mitte bringen (Spur-Mittellage). Die Einstellschraube vorsichtig im Uhrzeigersinn hineindrehen. Dadurch wird das Segment tiefer in die Schnecke gedrückt und das Spiel verringert.
3. Feingefühl beachten: Die Schraube darf nur so weit gedreht werden, bis ein spürbarer Widerstand auftritt. Ein zu festes Anziehen beschädigt die gehärteten Laufflächen der Schnecke und des Segments.
4. Kontern: Unter Festhalten der Einstellschraube wird die Kontermutter wieder fest angezogen.

Schritt 3: Funktions- und Leichtgängigkeitsprüfung

• Das Lenkrad von Endanschlag zu Endanschlag drehen. Die Lenkung muss über den gesamten Bereich völlig frei von Klemmpunkten oder schwergängigen Abschnitten arbeiten.
• Besonders beim Übergang durch die Mittellage darf kein "Rucken" oder Blockieren spürbar sein. Ist dies der Fall, wurde die Einstellschraube zu weit hineingedreht oder die Schnecke ist in der Mittellage bereits ungleichmäßig verschlissen. In letzterem Fall ist ein Austausch der Bauteile unumgänglich.

Was gilt es zu beachten? (Sicherheitshinweise und Kriterien)

Wichtiger Sicherheitshinweis: Die Lenkung ist ein sicherheitsrelevantes Bauteil. Fehlerhafte Einstellungen können zum Blockieren der Lenkung während der Fahrt führen. Im Zweifelsfall ist stets eine Fachwerkstatt oder entsprechendes Handbuchmaterial zu konsultieren.

• Verschleißgrenze im Fahrbetrieb: Das zulässige Lenkradspiel am Außenumfang des Lenkrades darf beim IFA W50 im betriebsbereiten Zustand (bei stehendem Motor und ohne Servounterstützung) maximal ca. 30 mm bis 40 mm (entspricht etwa zwei Fingerbreiten) betragen, bevor die Räder ansprechen.
• Schmierstoffkontrolle: Vor und nach dem Einstellen ist der Ölstand im Lenkgetriebegehäuse zu prüfen. Ein Mangel an hochviskosem Getriebeöl (Sorte beachten, meist SAE 90 oder zähflüssiges Fließfett je nach Wartungsvorgabe) führt zu rasantem Verschleiß der nachgestellten Flanken.
• Hydraulische Lenkhilfe (HLS): Bei Modellen mit hydraulischer Lenkunterstützung darf die Einstellung nur bei drucklosem System (Motor aus) vorgenommen werden. Das hydraulische Steuerventil darf durch die mechanische Nachstellung nicht in seiner Nullstellung beeinträchtigt werden.

Der IFA L60 verfügt im Gegensatz zu seinem Vorgänger W50 über ein modernisiertes Synchronwechselgetriebe mit acht Vorwärtsgängen und einem Rückwärtsgang, aufgeteilt in zwei Gruppen (Low und High) sowie eine zusätzliche Kriechgang-Gruppe. Die präzise mechanische Übertragung der Schaltbefehle vom Schalthebel im Fahrerhaus zum Getriebedeckel ist essenziell für die Langlebigkeit der Synchronringe und die Vermeidung von Getriebeschäden. Eine fehlerhafte Einstellung führt zu unvollständigem Gangeingriff, erhöhtem Verschleiß oder Schaltschwierigkeiten.

Grundvoraussetzungen und Vorbereitung

Bevor Modifikationen oder Justierungen am Schaltgestänge vorgenommen werden, müssen folgende Rahmenbedingungen erfüllt sein:

• Fahrzeugsicherung: Das Fahrzeug ist gegen Wegrollen zu sichern (Unterlegkeile, Feststellbremse).
• Fahrerhaus-Kippung: Für den freien Zugang zum Schaltgestänge und den Anlenkpunkten am Getriebe ist das Fahrerhaus in die Wartungsposition zu kippen.
• Verschleißprüfung: Vor der Einstellung müssen alle Kugelpfannen, Gelenkköpfe, Zwischenhebel und Buchsen der Schaltwelle auf radiales und axiales Spiel überprüft werden. Übermäßiges Spiel im Gestänge macht eine präzise Einstellung unmöglich und verschlissene Bauteile müssen vorab ersetzt werden.
• Getriebezustand: Das Getriebe muss sich im Leerlauf (Neutralstellung) befinden.

Systematik des Schaltgestänges beim L60

Die Übertragung der Schaltbewegung erfolgt über ein kombiniertes System aus einer Längsschubstange (für die Gassenwahl/Wählbewegung) und einer Dreh- bzw. Schiebebewegung (für den eigentlichen Schaltvorgang). Am Getriebeeingang (Schaltdom) werden diese Bewegungen auf die inneren Schaltstangen übertragen. Die korrekte Geometrie der Hebelverhältnisse zueinander bestimmt den exakten Anschlag der Schaltmuffen im Getriebe.

Schritt-für-Schritt-Anleitung zur Einstellung

1. Arretierung der Neutralstellung (Basisjustierung)

Die Justierung beginnt grundsätzlich in der mechanischen Nullstellung (Leerlaufgasse der Hauptgruppe 3./4. bzw. 7./8. Gang).

1. Getriebeseitige Fixierung: Am Schaltdom des Getriebes befindet sich eine definierte Leerlaufposition. Die Schaltwelle am Getriebeeingang muss exakt in die mittlere Position der Wählgasse gebracht werden.
2. Fahrerhausseitige Fixierung: Der Schalthebel im Fahrerhaus wird in die exakte vertikale Mittelstellung (Leerlaufstellung der Gasse 3./4. Gang) gebracht. Falls vorhanden, sind hierfür die werkseitigen Fixierbohrungen oder Lehren zu nutzen, um den Hebel mechanisch zu blockieren.

2. Einstellung der Wähl- und Schaltstangen

Nachdem sowohl der Schalthebel als auch die Schaltwelle am Getriebe in Neutralstellung fixiert sind, wird das verbindende Gestänge angepasst:

1. Längenanpassung: Die Verbindungsgussstücke bzw. Gelenkköpfe der Schaltstangen verfügen über Rechts- und Linksgewinde zur feinfühligen Längenverstellung.
2. Anschluss des Gestänges: Die Kontermuttern der Gestänge werden gelöst. Die Länge der Stangen ist durch Drehen so zu verändern, dass die Gelenkbolzen absolut spannungsfrei und ohne Drücken oder Ziehen in die entsprechenden Hebelbohrungen am Getriebegehäuse und der Schaltwelle gleiten.
3. Winkelstellung beachten: Die Zwischenhebel und Umlenkböcke müssen in einem exakt vorgegebenen Winkel (Sollwinkel meist 90° zur Stange in Neutralstellung) stehen, um eine symmetrische Kraftübertragung in beide Schaltrichtungen zu gewährleisten.

3. Einstellung der Schaltwegegassen (Gassensperre)

Die mechanische Begrenzung und Führung der Schaltgassen muss mit den inneren Anschlägen des Getriebes harmonieren.

1. Die Anschlagschrauben am Schalthebelbock (falls vorhanden) oder die Schaltwegbegrenzer am Getriebe sind so einzustellen, dass beim Einlegen der Gassen (1./2. Gang bzw. 5./6. Gang und Rückwärtsgang) der volle Weg genutzt wird, ohne dass das Gestänge mechanisch auf Block fährt.
2. Es muss sichergestellt sein, dass die pneumatische Gruppenumschaltung (Range-Schaltung) exakt beim Passieren der Gassenmitte zwischen der 4. und 5. Gasse angesteuert wird.

Wichtige Kriterien und zu beachtende Besonderheiten

Kritischer Faktor: Spannungsfreiheit Das gesamte Gestänge darf nach dem Festziehen der Kontermuttern keine elastische Vorspannung aufweisen. Eine verspannte Schaltung führt dazu, dass die Schaltgabeln im Getriebe permanent axial gegen die rotierenden Synchronringe oder Schaltmuffen drücken. Dies verursacht extremen Verschleiß und führt zum Heißlaufen des Getriebes.

• Pneumatische Unterstützung: Beim IFA L60 wird die Gruppe (Low/High) elektro-pneumatisch oder rein pneumatisch geschaltet. Die mechanische Einstellung der Gassenwahl muss exakt mit dem Schaltpunkt des Pneumatikventils synchron laufen. Schaltet das Ventil zu früh oder zu spät, kommt es zu Schaltblockaden oder irreversiblem Zahnausfall im Gruppengetriebe.
• Sicherung der Schraubverbindungen: Nach erfolgreicher Justierung müssen alle Kontermuttern der Gelenkköpfe zwingend mit dem vorgeschriebenen Drehmoment festgezogen werden. Sich überbessernde oder lösende Gestänge im Fahrbetrieb führen zu akutem Kontrollverlust über die Gangwahl.
• Schmierzustand: Alle Kugelgelenke, Schiebestücke und Lagerungen des Gestänges sind nach der Einstellung mit einem wasserbeständigen Mehrzweckfett abzuschmieren, um Haftreibung (Stick-Slip-Effekt) zu minimieren.

Funktionsprüfung (Kontrolllauf)

Nach Abschluss der mechanischen Arbeiten ist eine umfassende Funktionsprüfung bei stehendem Motor sowie anschließend bei laufendem Motor durchzuführen:

1. Trockenprüfung (Motor AUS): Alle Gänge müssen sich bei getretener Kupplung leichtgängig, exakt und mit spürbarem Rastpunkt einlegen lassen. Der Schalthebel darf in keinem Gang an der Verkleidung des Fahrerhauses anstoßen.
2. Pneumatikprüfung: Bei vorhandenem Vorratsdruck ist das Umschalten der Gruppen (Hörbares Schalten des Pneumatikzylinders am Getriebe beim Bewegen des Schalthebels zwischen den Gassen) zu überprüfen.
3. Praxistest (Motor AN): Im Fahrbetrieb darf kein Gang unter Last oder im Schubbetrieb selbstständig herausspringen. Ist dies der Fall, ist der Schaltweg der betroffenen Richtung unzureichend und das Gestänge muss minimal nachjustiert werden.

Das wechselgetriebe des IFA W50 (Typ 5-Gang-Wechselgetriebe, synchronisiert mit Ausnahme des 1. Gangs und des Rückwärtsgangs) reagiert empfindlich auf Ungenauigkeiten in der Schaltmechanismus-Einstellung. Eine fehlerhafte Justierung führt zu unpräzisen Schaltwegen, erhöhtem Verschleiß an den Schaltgabeln und Synchronringen oder im schlimmsten Fall zum Herausspringen der Gänge unter Last.

Die folgende Anleitung beschreibt die systematische und fachgerechte Vorgehensweise zur mechanischen Einstellung des Schaltgestänges und der Schaltwege.

1. Relevante Komponenten und Funktionsprinzip

Die Übertragung der Schaltbewegung vom Schalthebel im Fahrerhaus zum Getriebe erfolgt über ein mechanisches Gestänge, das sowohl Dreh- (Wählbewegung) als auch Längsbewegungen (Schaltbewegung) übertragen muss. Wesentliche Bauteile sind:

• Schalthebel mit Kugelpfanne (Fahrerhaus)
• Schaltstangen mit integrierten Kreuz- oder Kugelgelenken zur Richtungsänderung
• Führungs- und Lagerböcke (am Rahmen bzw. Motor-Getriebe-Block)
• Schaltwelle (Schaltfinger) am Getriebeeingang

Vor jeder Einstellung ist zwingend zu prüfen, ob die Gelenke spielfrei sind. Verschlissene Buchsen oder ausgeschlagene Kreuzgelenke machen eine präzise Einstellung unmöglich und müssen vorab ersetzt werden.

2. Vorbereitende Maßnahmen

1. Das Fahrzeug ist gegen Wegrollen zu sichern (Feststellbremse betätigen, Unterlegkeile anbringen).
2. Das Getriebe manuell in die absolute Neutralstellung (Leerlauf) bringen. Dies wird am besten direkt am Getriebedeckel überprüft, indem sichergestellt wird, dass sich die Schaltstangen im Getriebegehäuse in der mittleren Rastung befinden.
3. Das Fahrerhaus – je nach Ausführung (feststehend mit Motorabdeckung oder kippbar) – zugänglich machen, um freien Blick auf das Gestänge zu haben.

3. Schritt-für-Schritt-Vorgehensweise beim Einstellen

Die Einstellung erfolgt grundsätzlich von der Basis (Getriebe) hin zum Bedienelement (Schalthebel).

Schritt 3.1: Fixierung der Getriebeseite

• Die Klemmschrauben bzw. Justierelemente an den Übertragungsstangen (meist mit einer Klemmschelle oder über Gewindestücke mit Kontermuttern gelöst) werden gelockert, sodass das Gestänge vom Getriebeschaltfinger entkoppelt oder zumindest frei verschiebbar ist.
• Der Schaltfinger direkt am Getriebeeingang muss exakt in der Leerlaufgasse der Schaltebene 2./3. Gang positioniert sein.

Schritt 3.2: Arretierung des Schalthebels im Fahrerhaus

• Der Schalthebel im Fahrerhaus wird in die exakte Mittelstellung (Leerlaufgasse 2./3. Gang) gebracht.
• In dieser Position sollte der Schalthebel im rechten Winkel zur Schaltkonsole stehen. Bei vielen Ausführungen existiert eine werkseitige Fixierbohrung oder eine Lehre, mit der der Hebel in der mechanischen Nullstellung blockiert werden kann. Alternativ wird der Hebel exakt mittig im Schaltbild ausgerichtet und fixiert.

Schritt 3.3: Längeneinstellung des Gestänges (Schaltweg)

• Bei fixiertem Schalthebel und in Leerlauf befindlichem Getriebe wird nun die Länge der Schaltstange angepasst.
• Das Gewindestück bzw. die Schiebemuffe des Gestänges wird so eingestellt, dass die Verbindungbolzen oder Gelenkköpfe spannungsfrei und ohne zu drücken oder zu ziehen in die entsprechenden Bohrungen bzw. Hebel eingreifen.
• Nach dem spannungsfreien Einsetzen werden die Klemmschrauben oder Kontermuttern handfest beigezogen.

Schritt 3.4: Einstellung der Wählebene (Querbewegung)

• Die Querbewegung des Schalthebels steuert das Anwählen der verschiedenen Schaltgassen (1. Gang/Rückwärtsgang, 2./3. Gang, 4./5. Gang).
• Es muss sichergestellt werden, dass der volle Schwenkbereich des Schalthebels nach links und rechts symmetrisch auf die Schaltwelle übertragen wird.
• Wird der Schalthebel ganz nach links (Gasse 1./R-Gang) oder ganz nach rechts (Gasse 4./5. Gang) bewegt, darf das Gestänge nicht an Rahmen- oder Motorteilen anschlagen. Der Begrenzungspunkt muss im Getriebe (Endanschlag der Schaltwellenrastung) oder an den dafür vorgesehenen Anschlägen der Schaltkonsole liegen.

4. Wichtige Kriterien und Beachtungspunkte

Symmetrie der Schaltwege: Die Wege vom Leerlauf in den jeweils vorderen Gang (z.B. 3. Gang) und den hinteren Gang (z.B. 2. Gang) müssen am Schalthebel annähernd gleich lang sein. Ist der Weg in eine Richtung spürbar kürzer, stimmt die axiale Grundlänge des Gestänges nicht.
Rastierung prüfen: Das Getriebe verfügt über eine interne Kugelrastierung für die Gänge. Nach dem Einstellen muss spürbar sein, dass die Gänge mechanisch im Getriebe einrasten, bevor der Schalthebel den mechanischen Anschlag im Fahrerhaus berührt. Das Gestänge darf die Schaltgabeln im Fahrbetrieb nicht unter Dauerdruck halten.
Konterung und Sicherung: Alle gelösten Verbindungen, insbesondere die Klemmschellen der Schaltstangenrohre und die Kontermuttern der Kugelköpfe, müssen mit dem vorgeschriebenen Drehmoment angezogen werden. Fehlende Sicherungselemente (Splinte, Sicherungsbleche an den Gelenken) sind zwingend zu ersetzen.

5. Funktionsprüfung

Nach erfolgter Montage und Festlegung aller Komponenten ist eine umfassende Funktionsprüfung bei ausgeschaltetem Motor durchzuführen:

1. Alle Gänge müssen sich leichtgängig, ohne Hakeln und mit klar definierten Rastpunkten durchschalten lassen.
2. Besonders die Gassenwechsel (Querbewegung des Hebels) müssen fließend und ohne Blockaden erfolgen.

Im Anschluss erfolgt eine Probefahrt unter Last. Hierbei ist darauf zu achten, ob die Gänge auch bei Lastwechseln (Gasgeben und Gaswegnehmen) sicher in Position bleiben und keine abnormalen Vibrationen auf den Schalthebel übertragen werden, was auf ein stramm sitzendes, nicht entlastetes Gestänge hindeuten würde.

Die präzise Einstellung des Förderbeginns der Einspritzpumpe ist beim IFA Lkw L60 (Motorbaureihe 6 VD 13,5/12 SRF) ein kritischer Parameter für die Motorcharakteristik. Ein falsch eingestellter Förderbeginn führt unweigerlich zu Leistungseinbußen, erhöhtem Kraftstoffverbrauch, thermischer Überlastung oder starker Rauchbildung (Schwarz- oder Weißrauch). Die folgende Anleitung beschreibt die methodische Vorgehensweise sowie die technologischen Besonderheiten, die bei dieser Wartungs- und Einstellarbeit zu beachten sind.

Technische Grundlagen und Sollwerte

Beim Sechszylinder-Dieselmotor des L60 wird der Förderbeginn nicht in Grad vor dem oberen Totpunkt (° v.OT.) über eine Skala an der Kurbelwelle ermittelt, sondern über eine spezifische Millimeter-Angabe des Kolbenwegs vor dem oberen Totpunkt (v.OT.).

• Sollwert für den Förderbeginn: In der Regel 4,5 mm Kolbenweg v.OT. (Dies entspricht dem Standardwert für den Motor 6 VD 13,5/12-1 SRF. Je nach spezifischer Motorausführung, Einspritzpumpe und Einsatzbedingungen können Werksvorgaben leicht variieren; es sind stets die Daten des Motortypschildes abzugleichen).
• Messmethode: Da ein direktes Messen des Kolbenhubs im geschlossenen Zylinder im Alltagsbetrieb nicht praktikabel ist, wird der Wert über die Grad-Markierung bzw. die Feststellvorrichtung an der Schwungmasse oder über das Sichtfenster am Kupplungsgehäuse ermittelt.

Benötigte Werkzeuge und Hilfsmittel

• Spezial-Steckschlüssel oder Dreheinrichtung für die Kurbelwelle (Motor-Turnschiene)
• Kapillarrohr (Überlaufrohr / „Überblasröhrchen“) für die Tropfmethode
• Montagewerkzeug für die Einspritzpumpe und Flanschverbindung
• Drehmomentschlüssel
• Saubere Auffangbehälter und Reinigungstücher

Vorgehensweise Schritt für Schritt

1. Vorbereitung und Sicherheit

• Das Fahrzeug ist gegen Wegrollen zu sichern, der Gang ist herauszunehmen und die Zündung muss ausgeschaltet sein.
• Sauberkeit ist im Bereich der Einspritzpumpe und der Kraftstoffleitungen oberstes Gebot, um das Eindringen von Schmutzpartikeln in das Einspritzsystem zu verhindern.

2. Positionierung des 1. Zylinders auf Verdichtungstakt

• Der Motor muss in Motordrehrichtung (rechtsherum, auf die Kurbelwellenriemenscheibe geschaut) gedreht werden, bis sich der Kolben des 1. Zylinders im Verdichtungstakt befindet.
• Orientierung bietet die Markierung auf der Schwungmasse, die durch das Schauloch am Kupplungsgehäuse einsehbar ist. Die Kurbelwelle wird exakt auf den vorgeschriebenen Wert (z. B. die Markierung für den statischen Förderbeginn, entsprechend den 4,5 mm Kolbenhub) vor dem oberen Totpunkt (OT) gestellt.

3. Montage und Vorbereitung der Einspritzpumpe

• Wird eine neue oder überholte Einspritzpumpe montiert, ist darauf zu achten, dass diese auf der angetriebenen Seite (Einspritzpumpenantrieb) grob auf die Markierung des ersten Zylinders ausgerichtet ist.
• Die Einspritzpumpe wird in den Sitz eingesetzt, die Befestigungsschrauben am Flansch werden jedoch zunächst nur handfest angezogen, sodass die Pumpe in den Langlöchern noch gedreht bzw. geschwenkt werden kann.

4. Anwendung der Kapillarmethode (Tropfmethode)

• Die Hochdruckleitung zum Zylinder 1 wird an der Einspritzpumpe demontiert.
• Auf das Druckventil des Zylinders 1 wird das Kapillarrohr aufgeschraubt.
• Das Kraftstoffsystem muss über die Handpumpe blasenfrei entlüftet werden, bis Kraftstoff blasenfrei aus dem Kapillarrohr austritt.
• Bei kontinuierlicher Betätigung der Handpumpe (bzw. anliegendem Kraftstoffvorlaufdruck) wird die Kurbelwelle nun langsam in Fahrtrichtung gedreht.
• Der exakte Förderbeginn ist der Moment, in dem der Kraftstofffluss im Kapillarrohr stoppt bzw. sich das kontinuierliche Fließen in ein exaktes Abreißen (Einfrieren des Meniskus) oder den Übergang zum einzelnen Tropfen verändert.

5. Feinjustierung über die Langlöcher

• Stimmt der Abreißpunkt des Kraftstoffs nicht mit der Gehäuse-/Schwungradmarkierung des Motors überein, muss nachjustiert werden:
  • Einstellung zu spät: Das Abreißen erfolgt erst nach der Markierung. Die Einspritzpumpe muss entgegen der Drehrichtung des Antriebsritzels geschwenkt werden.
  • Einstellung zu früh: Das Abreißen erfolgt vor der Markierung. Die Einspritzpumpe muss in Drehrichtung des Antriebsritzels geschwenkt werden.
• Die Justierung erfolgt in minimalen Schritten über die Langlöcher des Befestigungsflansches.

6. Fixierung und Kontrollmessung

• Nach dem Erreichen der exakten Position werden die Befestigungsschrauben des Pumpenflansches über Kreuz mit dem vorgeschriebenen Drehmoment festgezogen.
• Wichtig: Es muss zwingend eine Kontrollmessung durchgeführt werden. Dazu wird die Kurbelwelle ca. 45° zurückgedreht und erneut langsam in Motordrehrichtung vorwärts bewegt, um den Punkt des Förderbeginns final zu überprüfen. Damit werden Toleranzen durch das Zahnradspiel (Flankenspiel im Steuerbetrieb) eliminiert.
• Nach erfolgreicher Prüfung wird das Kapillarrohr entfernt und die reguläre Einspritzleitung wieder ordnungsgemäß montiert.

Was gilt es zu beachten? (Wichtige Kriterien & Fehlerquellen)

• Vermeidung von Drehrichtungsfehlern: Der Motor darf zur Ermittlung des exakten Punktes niemals rückwärts (gegen die Motordrehrichtung) gedreht werden, da das Zahnradspiel der Steuerzahnräder das Messergebnis massiv verfälscht. Wird am Zielpunkt vorbeigedreht, muss die Kurbelwelle ein großes Stück zurückgedreht und der Punkt erneut in mathematisch positiver Drehrichtung angefahren werden.
• Einfluss des Kraftstoffdrucks: Während der Tropfmethode muss ein konstanter, leichter Druck im Niederdrucksystem herrschen (konsequentes, gleichmäßiges Betätigen der Handpumpe), da ein Absinken des Vordrucks das Abreißverhalten am Kapillarrohr verfälscht.
• Verschleiß im Antriebszug: Bei Motoren mit hoher Laufleistung kann das Spiel im Stirnradantrieb dazu führen, dass der statisch eingestellte Wert dynamisch leicht abweicht. Im Zweifel ist eine Überprüfung der Steuerzeiten der Nockenwelle vorab durchzuführen.
• Dichtheit der Druckventile: Tropft das Kapillarrohr trotz stehendem Motor und korrekter Kolbenposition unaufhörlich weiter, ist das Gleichdruckventil (Druckventilträger) der Einspritzpumpe undicht oder verschmutzt. Eine exakte Einstellung ist in diesem Zustand unmöglich.

Wenn jemand noch andere sinnvolle Umbauten kennt, wäre es eventuell hilfreich, diese hier mit aufzuführen.

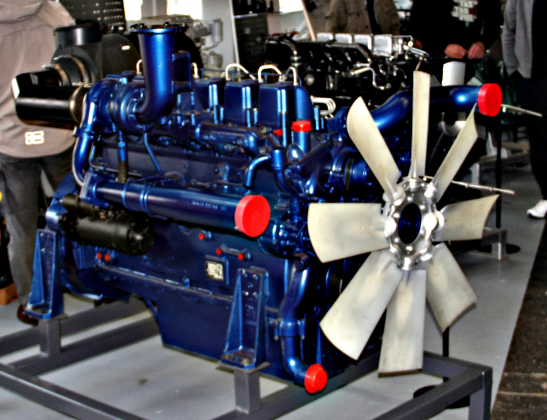

Der IFA L60 (Ludwigsfelde 60) ist mit dem wassergekühlten 6-Zylinder-Reihen-Dieselmotor des Typs 6 VD 13,5/12 SRF ausgestattet. Im Gegensatz zum Vorgänger W50 verfügt der L60 über Einzelzylinderköpfe. Das bedeutet, dass jeder der sechs Zylinder einen eigenen Zylinderkopf besitzt. Ein Defekt der Zylinderkopfdichtung (ZKD) äußert sich meist durch Kühlmittelverlust, Blasenbildung im Ausgleichsbehälter, Öl im Kühlwasser (oder umgekehrt) sowie spürbaren Leistungsverlust oder weißen/blauen Rauch aus dem Auspuff.

Der Wechsel der Kopfdichtung erfordert aufgrund der Konstruktion des Motors präzises Arbeiten, die Einhaltung exakter Drehmomente und die Beachtung spezifischer Spaltmaße.

1. Erforderliche Vorbereitungen und Demontage

Vor Beginn der mechanischen Arbeiten ist das Fahrzeug gegen Wegrollen zu sichern und das Fahrerhaus vollständig zu kippen, um freien Zugang zum Motorraum zu gewährleisten.

• Flüssigkeiten ablassen: Das Kühlmittel ist vollständig am tiefsten Punkt des Kühlsystems sowie am Motorblock abzulassen.
• Peripherie demontieren: * Demontage der Ansaug- und Abgaskrümmer.
  • Ausbau der Einspritzleitungen (Öffnungen sofort mit Schutzkappen verschließen, um Schmutzeintrag in das Kraftstoffsystem zu verhindern).
  • Demontage der Kühlwasserleitungen, die die einzelnen Köpfe verbinden.
• Ventiltrieb entfernen:
  • Die Zylinderkopfhauben (Ventildeckel) abnehmen.
  • Die Kipphebelböcke demontieren.
  • Die Stoßstangen (Stoßstangenstangen) herausziehen und strikt in der Reihenfolge ihres Ausbaus ablegen. Ein Vertauschen der Stoßstangen ist zu vermeiden, da sie sich auf die jeweiligen Bauteile eingelaufen haben.
• Zylinderkopfdemontage: Die Zylinderkopfmuttern sind über Kreuz von außen nach innen in mehreren Stufen zu lösen, um Verzug im Material zu verhindern. Anschließend kann der betroffene Zylinderkopf abgehoben werden.

2. Prüfung und Reinigung (Kritische Phase)

Nach dem Abnehmen des Kopfes und dem Entfernen der alten Dichtung müssen alle Dichtflächen gründlich gereinigt und untersucht werden.

• Reinigung: Dichtungsreste auf dem Zylinderkopf und dem Motorblock (Zylinderkurbelgehäuse) mechanisch (Schaber) und chemisch (Dichtungsentferner) beseitigen. Es dürfen keine Kratzer in die Dichtflächen eingebracht werden.
• Planheitsprüfung: Die Unterseite des Zylinderkopfes ist mit einem Haarlineal und einer Fühlerlehre auf Verzug zu prüfen. Liegt der Verzug außerhalb der zulässigen Herstellertoleranz, muss der Kopf auf einer Fachmaschine plangeschliffen werden.
• Rissprüfung: Besonders der Stegbereich zwischen den Ventilsitzen und der Bohrung für die Einspritzdüse ist auf Haarrisse zu untersuchen. Bei Rissbildung ist der Kopf auszutauschen.
• Zylinderlaufbahnen und Kolben: Sichtprüfung der Zylinderlaufbuchen auf Kreuzschliff und eventuelle Fressspuren.

3. Wichtige Einstellwerte: Das Kolbenuntermaß (Spaltmaß)

Ein kritischer Punkt beim Motor des L60 ist das sogenannte Kolbenuntermaß (auch Spaltmaß oder Kolbenüberstand/-rückstand genannt). Da es sich um Einzelköpfe handelt, bestimmt der Abstand zwischen Kolbenboden (im Oberen Totpunkt, OT) und der Zylinderkopfdichtung den Kompressionsdruck und die einwandfreie Funktion der Verbrennung.

• Das Spaltmaß wird maßgeblich durch die Auswahl der richtigen Dichtungsstärke beeinflusst.
• Es muss mittels einer Messuhr oder durch das Auflegen eines Bleidrauts auf den Kolbenboden und anschließendem Durchdrehen des Motors ermittelt werden.
• Die Herstellervorgaben für das exakte Spaltmaß des Typs 6 VD 13,5/12 SRF sind zwingend einzuhalten, um Motorschäden (Kollision zwischen Ventil und Kolben oder mangelnde Kompression) zu verhindern.

4. Montage der neuen Zylinderkopfdichtung

• Trockene Montage: Die neue Zylinderkopfdichtung sowie die Dichtflächen am Block und Kopf müssen absolut fett- und ölfrei sein. Es dürfen grundsätzlich keine zusätzlichen Dichtmassen verwendet werden, es sei denn, dies ist vom Dichtungshersteller explizit vorgeschrieben.
• Einbaulage beachten: Die Dichtung besitzt eine vorgegebene Einbaulage (meist gekennzeichnet durch Markierungen wie "Oben" / "Top" oder Aussparungen für die Öl- und Kühlmittelkanäle). Die Kupfereinfassungen der Brennraumeinfassungen müssen exakt auf den Zylinderbuchen aufliegen.
• Zylinderkopf aufsetzen: Den Kopf vorsichtig und ohne Verkanten auf die Stehbolzen aufsetzen.

5. Anzugsverfahren und Drehmomente

Das korrekte Anziehen der Zylinderkopfmuttern ist entscheidend für die dauerhafte Dichtigkeit und zur Vermeidung von Spannungsrissen.

• Gewinde prüfen: Die Gewinde der Stehbolzen und Muttern müssen sauber, leichtgängig und leicht eingeölt sein. In den Sacklöchern (falls vorhanden) darf sich kein Öl oder Wasser befinden (Gefahr von hydraulischem Druck, der den Block sprengen kann).
• Anzugsreihenfolge: Das Anziehen erfolgt grundsätzlich von innen nach außen, spiralförmig oder über Kreuz, um die Dichtung gleichmäßig zu pressen.
• Anzugsmethode: Das Anziehen erfolgt in mehreren definierten Stufen (Voranzug mit Drehmoment, gefolgt von exakt vorgegebenen Drehwinkeln).

Wichtiger Hinweis: Die exakten Drehmomentwerte und Winkelstufen sind dem offiziellen Werkstatthandbuch des IFA L60 für den Motorentyp 6 VD 13,5/12 SRF zu entnehmen, da je nach Ausführung der Stehbolzen (Dehnbolzen oder starre Bolzen) unterschiedliche Vorgaben existieren.

6. Fertigstellung und Nacharbeiten

• Ventiltrieb und Ventilspiel:
  • Einbau der Stoßstangen und Kipphebelböcke.
  • Das Ventilspiel muss im kalten Zustand des Motors neu eingestellt werden. Die Standardwerte für den L60-Motor betragen typischerweise:
    • Einlassventil: 0,30 mm
    • Auslassventil: 0,40 mm (Die Werte sind anhand der Motornummer/Handbuch vorab zu verifizieren).
• Komplettierung: Montage der Krümmer mit neuen Dichtungen, Aufziehen der Kühlmittelschläuche und Montage der Einspritzleitungen.
• Flüssigkeiten befüllen: Neues Kühlmittel einfüllen und das System sorgfältig entlüften. Ein Motorölwechsel wird dringend empfohlen, falls vorab Kühlwasser in den Ölkreislauf gelangt ist.
• Probelauf: Motor starten und auf Dichtigkeit an den Trennstellen prüfen. Warmgänge durchführen und das Kühlsystem auf korrekte Funktion (Thermostatöffnung, Lüfterzuschaltung) überwachen.

Werkstatt-Regel (Warmnachzug): Bei vielen älteren Dieselmotoren dieser Bauart ist nach einer definierten Betriebsstundenzahl (z. B. nach 10 bis 50 Betriebsstunden oder nach der ersten Heißlaufphase) ein Nachziehen der Zylinderkopfschrauben/-muttern bei kaltem Motor sowie eine erneute Kontrolle des Ventilspiels vorgeschrieben.

Beide Wege sind technisch machbar, da das W50-Baukastensystem sehr durchdacht ist.

Der Königsweg, der dir am wenigsten Arbeit macht und das originale, perfekt funktionierende Allrad-Getriebe unangetastet lässt, ist Variante 2 (den großen Nebenantrieb an dein LA-Getriebe anbauen).

Hier ist der Überblick und der direkte Vergleich beider Varianten, damit du entscheiden kannst, was für deine Werkstatt-Ausstattung am besten passt.

Variante 1: Das LF16-Getriebe auf Allrad (VTG) umbauen

Das LF16-Getriebe ist ein reines Heckantriebs-Getriebe (4x2). Um dort dein Verteilergetriebe (VTG) anzuflanschen, musst du das Getriebe im Grunde komplett zerlegen.

• Der Haken: Die Ausgangswelle (Hauptwelle) beim Allrad-Getriebe ist anders als beim 4x2-Getriebe. Du müsstest also die lange Allrad-Ausgangswelle in das LF16-Getriebe einbauen.
• Aufwand: Extrem hoch. Das bedeutet Getriebe komplett spalten, Zahnräder runter, Wellen tauschen, neu ausdistanzieren und abdichten.
• Fazit: Lohnt sich eigentlich nur, wenn dein aktuelles LA-Getriebe ohnehin einen Lagerschaden hat oder die Synchronringe durch sind und du das LF16-Getriebe als frische Basis nutzen willst.

Variante 2: Den schweren Nebenantrieb an dein LA-Getriebe anbauen

Das ist die deutlich cleverere und schnellere Variante. Da das Getriebegehäuse beim W50 universell gegossen wurde, hat dein LA-Getriebe an der entsprechenden Stelle bereits die passende Öffnung bzw. den Deckel dafür.

So läuft der Umbau (Kurzer Überblick):

1. Demontage am LF16-Getriebe:
   • Öl ablassen.
   • Den schweren Nebenantrieb (Schaltmuffe, Gehäuse, Zahnräder) komplett als Einheit vom LF16-Getriebe abschrauben.
   • Wichtig: Achte penibel auf die Distanzscheiben (Ausgleichsscheiben), die zwischen Getriebegehäuse und Nebenantrieb sitzen. Die bestimmen das Zahnflankenspiel!
2. Vorbereitung am LA-Getriebe:
   • Öl am LA-Getriebe ablassen.
   • Den Blinddeckel (bzw. dort, wo der schwere Nebenantrieb hinkommt) abschrauben.
3. Montage & Einmessen:
   • Den schweren Nebenantrieb an dein LA-Getriebe ansetzen.
   • Das A&O hierbei ist das Zahnflankenspiel: Du musst prüfen, wie das Zahnrad des Nebenantriebs in das Vorgelegebrennholz (Vorgelewelle) deines LA-Getriebes greift. Das Spiel wird über die Dicke der besagten Papier- oder Metalldichtungen/Scheiben eingestellt. Ist es zu stramm, jault das Getriebe und blockiert; ist es zu lose, hast du Zahnausfall vorprogrammiert.
   • Schaltgestänge/Ansteuerung für den schweren Nebenantrieb im Fahrerhaus installieren.

Fazit & Empfehlung

Mach dir das Leben leicht und schraub den schweren Nebenantrieb vom LF16 ab und an dein LA-Getriebe dran. Das spart Nerven, Zeit und du musst nicht das Herzstück deines Allradlers komplett zerlegen. Wenn du den Nebenantrieb runter hast, siehst du auch sofort, wie das System greift – das ist solide DDR-Großserientechnik.

Wir gratulieren

• stephan fütterer

ganz herzlichst zum einundzwanzigjährigen Forenjubiläum.

Wir wünschen weiterhin viel Spaß mit der IFA-Tours Gemeinschaft !

Immer wieder kommt in der Community die Frage auf, ob das Anbringen eines T.I.R.-Schildes (Transport Internationaux Routiers) an privaten Fahrzeugen – insbesondere an Wohnmobilen oder Expeditionsfahrzeugen auf Lkw-Basis – rechtlich zulässig ist. Da es sich hierbei um ein offizielles, internationales Zollzeichen handelt, gibt es klare Vorschriften zu beachten.

1. Der rechtliche Hintergrund des T.I.R.-Schildes

Das T.I.R.-Schild ist kein reines Dekorations- oder Nostalgieelement. Es signalisiert den Zollbehörden im internationalen Straßengüterverkehr, dass das Fahrzeug unter Zollverschluss (verplombt) fährt und die geladene Ware im Transitland nicht kontrolliert werden muss.

Wer ein solches Schild im öffentlichen Straßenverkehr offen und gut lesbar führt, erklärt damit formal, dass sich das Fahrzeug in einem aktiven, zollrechtlichen Versandverfahren befindet. Da Privatfahrzeuge und Wohnmobile diese Voraussetzungen nicht erfüllen, stellt das offene Führen eine Fehlinformation für die Überwachungsbehörden dar.

2. Regelungen für historische Fahrzeuge (Oldtimer mit H-Kennzeichen)

Bei historischen Nutzfahrzeugen, wie beispielsweise den Modellen IFA W50 oder IFA L60, die als Oldtimer mit H-Kennzeichen oder als „sonstiges Kfz Wohnmobil historisch“ zugelassen sind, gehört das T.I.R.-Schild oft zum zeitgenössischen Originalzubehör. Es dient der originalgetreuen Darstellung des damaligen internationalen Fernverkehrs.

• Im öffentlichen Straßenverkehr: Auch bei Oldtimern gilt, dass das Schild während der Fahrt auf öffentlichen Straßen nicht aktiv im Originalzustand gezeigt werden darf.
• Ausnahme auf Treffen: Auf privaten Plätzen, Ausstellungen oder Oldtimer-Treffen darf das Schild im Rahmen der Pflege des kraftfahrzeugtechnischen Kulturgutes vollkommen legal unbedeckt gezeigt werden.

3. Regelungen für moderne Fahrzeuge und Reisemobile

Für moderne Lkw, gewerbliche Fahrzeuge auf Leerfahrten sowie moderne Expeditionsmobile und Wohnmobile auf Allrad- oder Lkw-Basis (z. B. auf MAN, Mercedes-Benz Unimog/Atego oder Iveco) gelten die internationalen Zollvorschriften strikt:

• Pflicht zur Deaktivierung: Laut den internationalen T.I.R.-Vorschriften müssen die Schilder abgedeckt, eingeklappt oder ungültig gemacht werden, wenn das Fahrzeug nicht im aktiven T.I.R.-Verfahren unterwegs ist.
• Risiko bei Kontrollen: Das offene Führen des Schildes ohne gültiges Carnet T.I.R. kann bei einer Verkehrs- oder Zollkontrolle (insbesondere in Grenznähe oder im Ausland) als Irreführung gewertet werden und zu Verzögerungen oder Verwarnungsgeldern führen.

4. Zulässige Methoden zur Deaktivierung im Straßenverkehr

Um ein T.I.R.-Schild im öffentlichen Straßenverkehr legal mitzuführen, muss es für Kontrollbehörden eindeutig als „inaktiv“ erkennbar sein. Folgende Methoden sind in der Praxis international anerkannt und zulässig:

• Klappschilder: Moderne Fahrzeuge nutzen meist klappbare Aluminiumschilder, die bei Nichtnutzung einfach in der Mitte zusammengeklappt und verriegelt werden, sodass die Schriftfläche unsichtbar ist.
• Gummiband / Spanngummi: Das Spannen eines Gummibandes oder einer Schnur diagonal über die Buchstaben (sodass optisch ein „Durchgestrichen“-Effekt entsteht) ist im internationalen Güterverkehr seit Jahrzehnten gängige Praxis bei Leerfahrten und wird von den Behörden vollumfänglich akzeptiert.
• Klebeband: Ein deutlich sichtbarer, diagonal angebrachter Klebestreifen (idealerweise in einer Signalfarbe wie Rot oder Weiß) macht das Schild ebenfalls wirksam ungültig.
• Physische Abdeckung: Das Überziehen einer passgenauen Haube oder Tasche (z. B. aus Lkw-Plane oder Kunstleder), welche die Buchstaben komplett verdeckt, ist ebenfalls rechtssicher.

Fazit für die Praxis: Das Mitführen eines T.I.R.-Schildes ist an jedem Fahrzeug erlaubt, solange es während der Fahrt im öffentlichen Straßenverkehr durch Einklappen, Abdecken oder das Anbringen eines diagonalen Gummibandes/Klebestreifens unmissverständlich als inaktiv gekennzeichnet ist.
